導架式升降工作平臺（SH4520型）是一種高效、安全的高空作業設備，以其獨特的爬升機制、強大的承載能力、便捷的操作方法，以及卓越的安全性能，為高空作業提供了一個穩定、高效的作業環境，極大地提高了施工效率和質量。以下是對該成果的詳細介紹。

一、成果研究背景

隨著現代建筑施工、橋梁維修、建筑外墻裝修、裝配式建筑工程等高空作業需求的不斷增加，尤其是我國的民用住宅外墻已逐步進入維修期?！秶?guó)務院辦公廳關于全面推進城鎮老舊小區改造工作的指導意見》中曾提出，到“十四五”期末“基本完成2000年底前建成的需改造城鎮老舊小區改造任務”，住房城鄉建設部印發《關于扎實推進2023年城鎮老舊小區改造的通知》將改造5萬個老舊小區。傳統的高空作業方式如腳手架、吊籃等已難以滿足高效、安全、便捷的施工要求。特別是在既有建筑改造中，傳統施工方法存在人員勞動強度大、工傷事故頻發、施工周期長、材料損耗高等問題。隨著勞動力成本的不斷提高和對施工環境以及施工安全的更高要求下，迫切需要研發一種安全性更高、智能化程度更高、施工安拆更便捷、使用更方便、更具經濟性的高空作業設備。

二、成果設計

導架式升降工作平臺是一種利用導架結構進行垂直爬升，為施工人員提供高空作業平臺的設備。其設計主要包括底座、導架、工作平臺、爬升機構和智能控制系統等部分，有單導架和雙導架兩種組合的形式。在設計時采用了三維設計軟件，并對主要零部件的強度和剛度進行了有限元分析，確保了設計的安全性和可靠性。導架式升降工作平臺采用了齒輪齒條傳動方式，無需制作專用基礎，轉場方便。同時，平臺構配件實現模塊化組裝，重量輕，便于運輸和安裝。此外，平臺還配備了獨立防墜系統、安全防護網、安全門等安全設施，確保高空作業的安全性和穩定性。以下是導架式升降工作平臺組成：

1. 底座：是平臺的主要支撐結構，采用鋼結構焊接而成。配置五個可調節支腿，用于調節平臺的水平度，更好的增強平臺的承載能力和穩定性。設計有四個萬向輪，使平臺能夠在不用完全拆散的情況下在工地上移動，極大的增加了平臺移動的便捷性。

2. 導架：是平臺的主體結構，由方鋼管、齒條、鋼筋等焊接成三角形格構，具有良好的承載能力和抗風壓性能。導架的標準模塊高度為1.5米，可根據作業場景需要，向上連續組裝最高可達150米高度。導架通過連墻件與建筑結構附著連接，附著間距最大可達到6米。導架還可以在一定范圍內傾斜作業，以適應不同實體建筑物的角度，切合滿足施工需要。

3. 工作平臺：是施工人員進行高空作業的工作面，采用防滑鋼板制成，主平臺寬度達1.3米，配備最大可調節尺寸0.9米的伸縮腳手板，控制距離建筑外立面不大于0.3米，寬敞且穩固，更好的配合形態多變的建筑造型。平臺四周均設有固定的防護裝置和安全門裝置，最大程度的保障作業人員的作業安全。

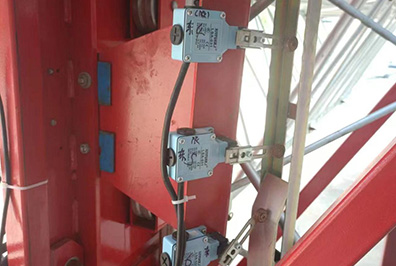

4. 爬升機構：是平臺升降的動力來源，采用電動驅動方式，配備專業的制動，安全防墜裝置，齒輪驅動組，導輪組緊急下降裝置，同步控制裝置等。多組限位裝置和控制裝置全面保障了平臺的升降安全性和穩定性，提升速度可達6m/min。

5. 智能控制系統：是其高效、安全運行的重要保障，采用PLC編程控制，具有自動調平、故障診斷與預警、遠程監控與操作、傳感器集成、自動限位、過載保護等功能。通過實時監測和預警、報警自動停機，更加快速及時的解決潛在的安全隱患，保證平臺的自動性、快速性以及高精度運行的同時提高作業效率和安全性。

導架式升降工作平臺配備了全面的防護設施，包括內防護欄桿、外防護網、立柱防護罩、擋腳板等。這些設施防護周密安全，不僅保證了作業人員在高空作業時的安全，也防止了工具和材料的意外墜落，從而降低了地面人員的作業風險。其中，內防護欄桿分為立桿和橫桿，可以根據施工需求分開安裝，在保證施工安全的前提下，最大限度的為施工作業提供便捷。

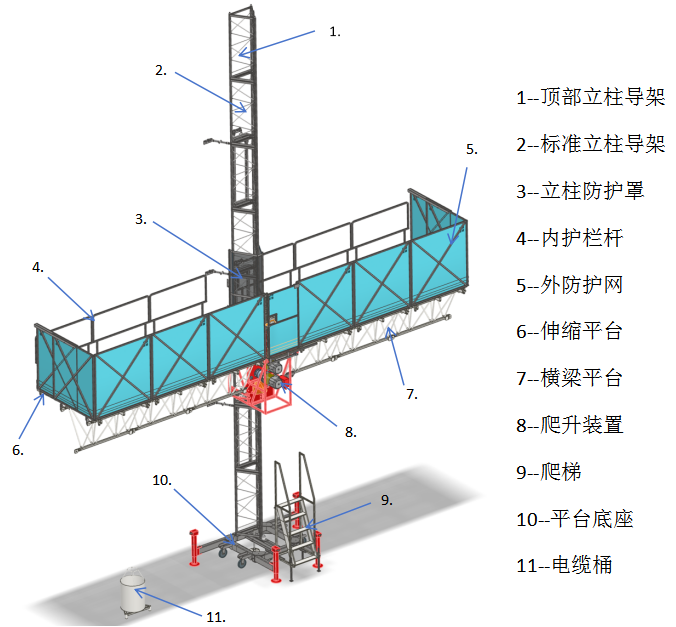

產品構件組成如下圖：

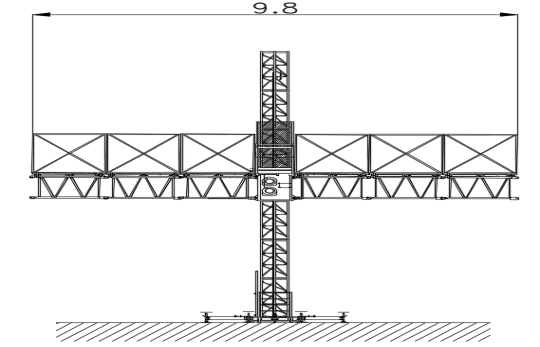

單柱導架工作平臺

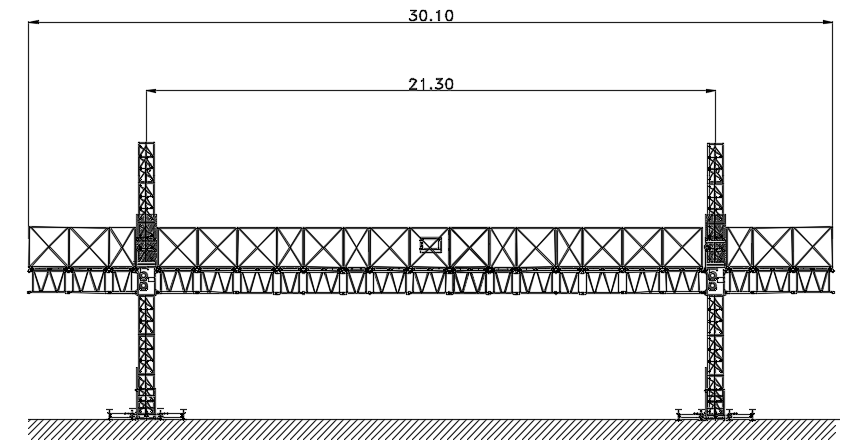

雙柱導架組合工作平臺

成果創新性

與同類產品相比較，我公司獨立研發的SH4520型導架式升降工作平臺具有多項技術領先功能，其中自動調平功能已獲得發明專利授權證書一項。以下是各技術功能介紹：

1. 超載監測功能：導架式升降工作平臺的超載監測功能主要是通過集成的荷載檢測裝置實現，該裝置能夠?qū)崟r(shí)監測平臺所承受的荷載，并在荷載超過設定閾值時發出預警或報警信號，從而確保施工安全。

超載監測功能由荷載監控裝置和重力感應裝置組合而成，通過高精度傳感器精準感應平臺實時承受荷載，并將其轉化為電信號，傳輸給控制裝置?？刂蒲b置接收來自荷載檢測裝置的電信號，并進行數據轉換、濾波、放大和計算等處理操作?？刂蒲b置通過可視化屏幕實時反映平臺荷載數據，當檢測到的荷載超過平臺的設定閾值時，控制裝置會立即觸發預警或報警信號。報警信號分為預警報警和停機報警，當平臺荷載數值到超載預警值時觸發控制系統預警報警。當平臺荷載數值到超載停機值時觸發控制系統停機報警，觸發停機報警后，平臺會在報警后，立即自動停機并斷開電源。

通過實時監測平臺荷載并發出預警或報警信號，超載監測功能能夠有效避免因超載而導致的施工平臺構件變形、坍塌和傾覆等重大施工事故?？梢暬臋z測裝置讓施工人員可以更便捷的查看平臺實時荷載，并根據超載監測功能的提示，合理安排施工荷載，提高施工效率和管理水平。導架式升降工作平臺的超載監測功能對于保障施工安全、優化施工管理具有重要意義。

導架式升降工作平臺是一種能在建筑施工中廣泛使用的設備，其實用性體現在多個方面，以下是對其應用廣度、應用場景的數量以及用戶體驗的詳細說明：

1. 應用的廣度：導架式升降工作平臺結合了導架的穩定性和爬升機構的靈活性，為施工人員提供了一個安全、高效的工作環境。其應用范圍非常廣泛，尤其適用于高層建筑的外墻施工、維修和裝飾、鋼結構焊接等作業?？捎糜诠S、倉庫、物流中心等場所的高空作業。在橋梁、煙囪、水塔等高空建筑物的維修、清潔、粉刷、安裝等作業中，也發揮著重要作用。

2. 應用場景的數量：導架式升降工作平臺因其高效、安全、適應性強的特點，在各類高空作業場景中得到了廣泛應用。高層建筑的外墻施工是導架式升降工作平臺的主要應用場景之一。在工廠、倉庫等場所，需要安裝高空設備時，導架式升降工作平臺也提供了便捷的解決方案。對于橋梁、煙囪等高空建筑物，導架式升降工作平臺可用于其維修與保養工作。在需要高空清潔與粉刷的作業中，導架式升降工作平臺也能夠提供更加安穩可靠的作業環境。

更多介紹請點擊下載 成果介紹：導架式升降工作平臺（SH4520型） - 副本.docx
